Högkvalitativ armatur med den bästa kvalitén i branschen
Nu ännu bättre 2022!



LED DOMO Armatur PRO
Damm-, Vatten- & Explosionssäker


Specialanpassad för att ersätta befintlig lysrörsarmatur i kontor, industrilokal, industriella applikationer, kallager, varmlager, verkstad, lastkaj, korridor, kulvert, omklädningsrum, gymnastiksal, galleria, mässa, utställningslokal, studio, målarsal, atelje, museum, bilhall, tryckeri, svetseri, garage, återvinningsstation, avloppsreningsanläggning, stall, fryshus, fryslager, frysrum, butik, varuhus, stormarknad, dagis, skola, läroverk, gymnasium, universitet, biblioteket, aula, samlingslokal, sjukhus, tågstation, bussstation, miltära förråd, brandstation, bensinstation, trappuppgång, entré eller annan lokal där det idag sitter gammal lysrörsarmatur.




Denna kalkylator beräknar belysningsavståndet som armatur raderna belyser, genom att Ni uppger vilken höjd (Sida c) som armaturerna skall placeras. Beräkningen visar förhållandet mellan vinklarna α, β, och γ, samt de motstående sidorna a (vilket motsvarar den radie som armaturen kommer att belysa), b och c (armaturens placeringshöjd). Behöver Ni konvertera grader, minuter och sekunder till decimal grader eller radianer, kan Ni göra det också.

  Vinklar   Sidor
Vinkel α (α+α=120°) Sida a*
Vinkel β (standard 90°) Sida b
Vinkel γ Sida c (Höjd i meter)



Ange höjden (behövs decimaler använd . och inte ,) som armaturen skall placeras på och tryck på ´Beräkna´





OBS! Radera mellan varje beräkning!

* Placeras armatur raderna i t.ex. mitten på en gång eller vägbana, visar Sida a vilket belysningsavstånd som armaturerna belyser åt sidorna. Gången eller vägbanans bredd bör inte överstiga Sida a x 2, om man vill belysa hela ytan.

Kommentar:



Dessa vinklar och sidor är de av intresse
• Vinkel α (60°) är är halva armaturens ljusvinkel.
• Vinkel β (standard 90°) är vinkeln i förhållande till golvet och skall alltid vara 90° om golvet är platt.
• Sida a är den radie (r) som armaturen kommer att belysa på golvet, vill man veta vilken diameter (Ø) som armaturen belyser, tar man värdet i Sida a gånger 2.
• Sida c är armaturens placeringshöjd.

ROI (Return on Investment)
Är annuiteten delat med grundinvesteringen och uppfyller samma funktion som kapitalvärdeskvoten, vid investeringar med olika livslängd. Det innebär i stort sett att den bara fyller en funktion vid jämförelser av investeringar av olika storlek och livslängd och indikerar investeringens räntabilitet. Om man ersätter en 58W lysrörsarmatur, med en LED DOMO PRO ARMATUR, 30 W, får man en ROI på 0,4 år (beräknat på att belysningen lyser dygnet runt, året runt).

Den nuvarande standarden (BS-EN 12464-1) för parkeringsgarage kan nås med LED DOMO PRO ARMATUR
Armaturerna ska placeras enligt följande:

• En 67,5 cm LED DOMO PRO ARMATUR (30 W) för varannan parkeringsplats, parallellt med körvägen halvvägs till parkeringsplatserna.
• En 67,5 cm LED DOMO PRO ARMATUR (30 W) för varannan parkeringsplats, centrerade ovanför mitten av parkeringsplatserna. Detta gäller körfält med en bredd av 5-7 meter, med en takhöjd på 3-4 meter.
• En 157,5 cm LED DOMO PRO ARMATUR (60 W) med 150 cm mellanrum, centrerade ovanför mitten av körbanan i körramperna.

Kravet är i genomsnitt 75 lux på körfälten och parkeringarna. Körramperna ska uppnå en lux dagtid på 300 lux och på natten 75 lux.

Föreslagen garageinstallation enligt ISO-standard

LED Power LED

LED Power LED

LED DOMO PRO ARMATUR med nödbelysning
LED DOMO PRO ARMATUR utan nödbelysning



Vad är det ideala avståndet mellan LED DOMO PRO Armatur i parkeringsgarage?

Det ideala avståndet mellan LED DOMO PRO Armatur och golvet är mellan 2,4 och 3 meter. Med 2,4 m har du ca 130 lux på golvet och med 3 meter ca 100 lux.

Det ideala avståndet mellan LED DOMO PRO Armatur i taket är ca 3 - 3,3 meter, företrädesvis i riktning med körbanan.

Observera att alla lux och lumen resultat också är baserade på omgivningen, t.ex. när väggar och tak är målade vita blir reflektionen högre.



Grader   Radianer


Konvertera grader:   min:   sek:


till vinkel = dec. grader.



Vi använder avancerad programvara där vi utför ljusberäkningar för dimensionering av ljus vid nyanläggningar och belysningsbyten. Många val av armaturtyper och placeringar är möjliga och resultaten redovisas i överskådliga pdf filer, vilket underlättar för Er då Ni då kan känna Er säkra på att lösningen uppfyller de ställda kraven. Det är viktigt att Ni känner att Ni får rätt ljus för den verksamhet ni har, lokalens mått som takhöjden och armaturens placering är viktiga vid beräkningar, för att få ett resultatet som blir bra. Nyckeln till energieffektivare belysning är en kombination av låg installerad effekt och en minskning av den totala utnyttjningstiden med hjälp av olika styrsystem som registrerar dagsljus, närvaro och tar hänsyn till konstantljusstyrning. Det är mycket viktigt att man bibehåller en god visuell kvalitet samtidigt som man skapar en energieffektiv anläggning. Rätt ljus tillgodosetts genom att välja den mest energieffektiva ljuskällan för just den arbetsuppgift som är i lokalen.

Bättre arbetsmiljö
Nya LED armaturer ger ett behagligare ljus utan flimmer och tänder direkt utan störande blinkningar.

Lägre elektriska och magnetiska fält
LED armaturer ger bättre och färgriktigare ljus än gamla belysningssystem. För många lokaler betyder minskad elförbrukning för ljus minskad värmeåtgång och minskat kylbehovl. God belysning är viktigt för välbefinnande och har en mycket stor betydelse för effektiviteten och driften på våra arbetsplatser. I lokaler som skolor, sjukhus och kontor spelar belysningen en avgörande roll för hela vårt välbefinnande.

Positiva effekter för miljön
Den renaste kilowattimmen är den som inte behöver produceras. För att bedöma en produkts miljöpåverkan måste hela livscykeln beaktas. I en livscykelanalys utreds hur mycket miljön påverkas vid tillverkning, under användning och vid skrotning. För belysningsprodukter är det användningsfasen som innebär den största miljöbelastningen medan tillverkning och skrotning inte har så stor påverkan på miljön. Flera utredningar visar att 90% av miljöpåverkan sker under användningen och det beror på energianvändningen. All produktion och distribution av elektrisk energi innebär en miljöbelastning och kan den reduceras så innebär det följaktligen miljövinster. Ytterligare en positiv faktor är att modern belysning belastar miljön mindre och då framförallt när det gäller miljöfarliga ämnen. Nya LED armaturer innehåller ingen kvicksilver än äldre och genom att de dessutom håller längre blir det färre byten och därmed ännu mindre mängd miljöfarligt avfall som behöver tas om hand.

Energiberäkningar enligt standard EN 15193
Standarden EN 15193, Energy performance of Buildings – Energy requirements for lighting, beskriver en harmoniserad beräkningsmetod för hur energianvändningen för den invändiga belysningen ska beräknas. Belysningens energieffektivitet i byggnaden värderas med ett index (Lighting Energy Numeric Indicator, LENI), indikatorn för belysningens energieffektivitet / energiåtgång deklareras och uttrycks i kWh/m²/år. LENI en indikator för den totala energianvändningen för belysningen inomhus.

Alla är vinnare med ny energi- & ljuseffektiv LED belysning.




Exempel 1
Ett större underjordiskt offentligt garage i 5 våningar, där man önskat en högre belysningsstyrka, 120-180 lux, än vad som krävs (75 lux), för körfälten.

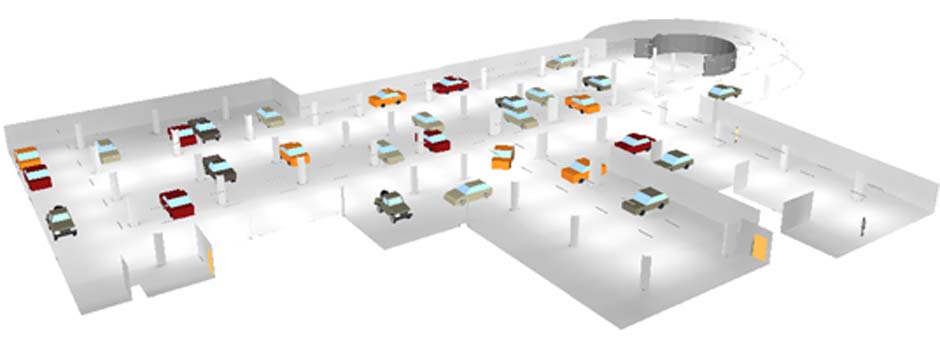

Plan 1
108 stycken LED DOMO PRO Armatur 150 cm.

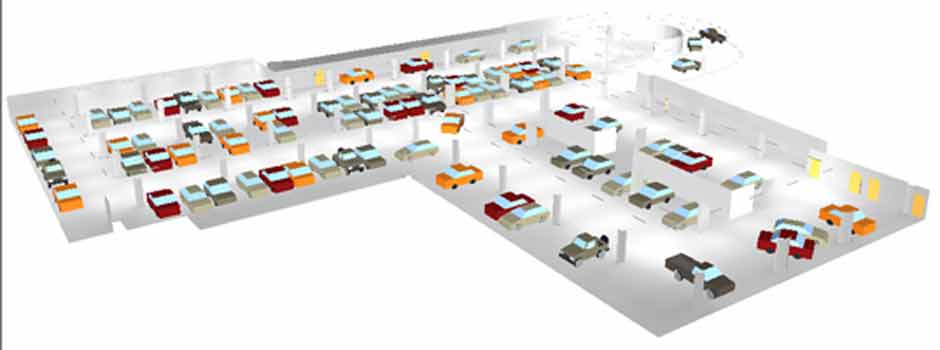

Plan 2
139 stycken LED DOMO PRO Armatur 150 cm.

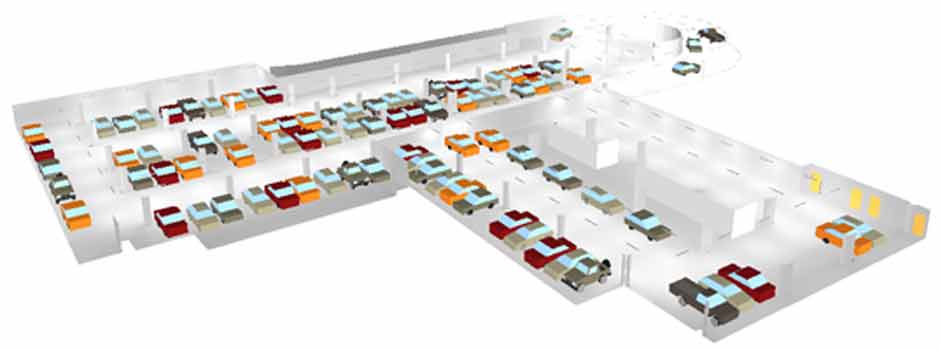

Plan 3
139 stycken LED DOMO PRO Armatur 150 cm.

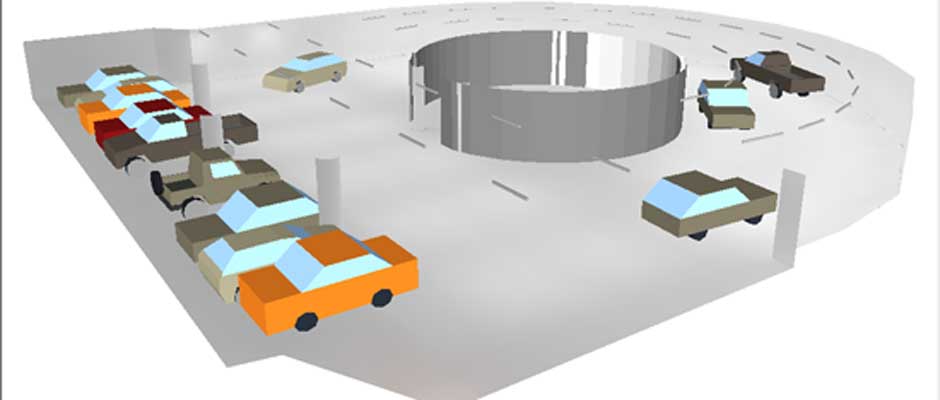

Plan 4
40 stycken LED DOMO PRO Armatur 150 cm.

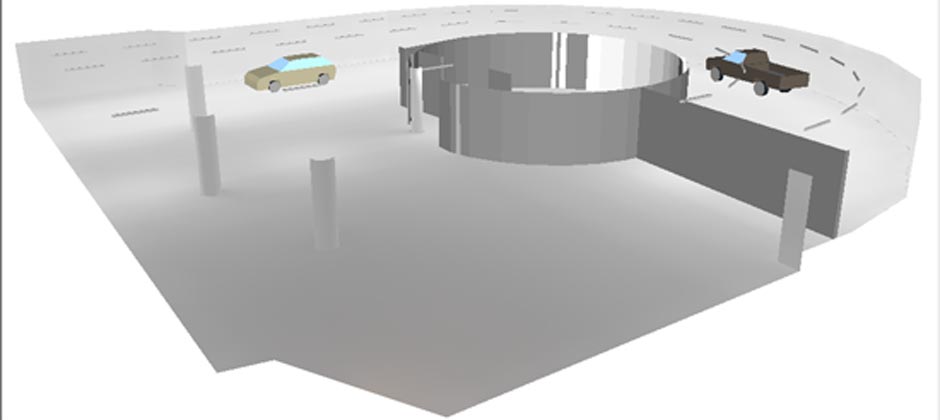

Plan 5
40 stycken LED DOMO PRO Armatur 150 cm.




Exempel 2

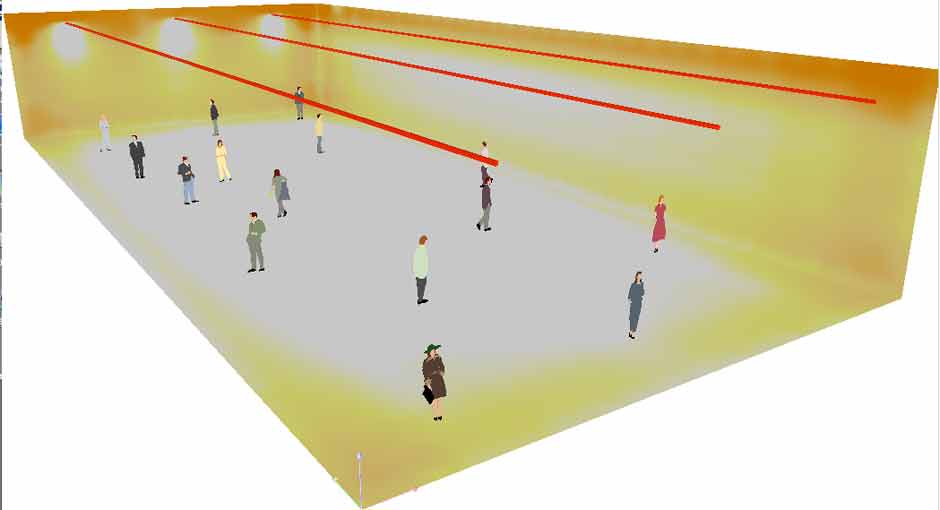

En industrilokal med en takhöjd på 6 meter, där man ersatt lysrörsarmaturer med LED DOMO PRO Armatur och fått en belysningsstyrka på 400-480 lux.

Industrilokal
48 stycken LED DOMO PRO Armatur 180 cm..




Exempel 3
En industrilokal med en takhöjd på 5 meter, där man ersatt lysrörsarmaturer med LED DOMO PRO Armatur och fått en belysningsstyrka på 280-490 lux.

Industrilokal
55 stycken LED DOMO PRO Armatur 180 cm.




Exempel 4
En utställningslokal med en takhöjd på 3,5 meter, där man installerat LED DOMO PRO Armatur 150 cm. Armturerna är placerade i en liksidig sexhörning, mittpunkten i mitten på rummet. och fått en belysningsstyrka på 250-350 lux.

Energiuppskattning
6 stycken LED DOMO PRO Armatur 150 cm.
