LED DOMO High Bay S (UTGÅTT) |
 |
 |
|
|
• Grossistpriser / Nettopriser!
• Energi och CO2 besparingar 80-90%! |
|||
 |
 |
 |
|
 |
 |
 |
|
Grossistpriser / Nettopriser
Vi tillverkar LED lampan/armaturen vid vår egna fabrik, innebär lägre kostnader och vi slipper fördyrande mellanhänder (varje extra försäljningsled ger extra kostnader för Er) och transporter, vilket gör att vi kan sälja armaturen till Sveriges bästa priser. Då vi tillverkar armaturen vid order, kan vi garantera den senaste LED teknologin, utvecklingen inom LED teknologin sker idag i en rask takt, med en ständig teknikförbättring, som vi applicerar till armaturen. Våra tekniska produktspecifikationer skall därmed ses som ett minimum, då vi ständigt utvecklar och förbättrar armaturen. Vårt mål är tillhandahålla Sveriges bästa priser på professionella High Bay armaturer, med utmärkt/premium kvalité, robust design, energieffektivt utförande, lång livslängd med bibehållen ljusstyrka.
Förord
LED tekniken används allt oftare i alla möjliga applikationer på grund av dess längre livslängd och energibesparande egenskaper. Jämfört med en HPS (högtrycksnatrium), HQL (kvicksilver) eller MH (metallhalogen) urladdningslampa kommer armaturen att fungera i upp till 50 000 timmar och avsevärt minska ljusföroreningar. En installation där man använder armaturen kommer att vara bättre rustad för att klara extremt varma och kalla temperaturer än vad en traditionell urladdningslampa skulle vara, vilket gör armaturen lämplig för krävande brukapplikationer. Dessutom har armaturen en 100 - 1 000 gånger snabbare startrespons, vilket resulterar i ett direkt skarpt och perfekt ljus, installera armaturen och upplev en ljus framtid.
LED High Bay är det självklara valet om man har industrilokal, industriella applikationer, höglager, lagerlokal, verkstäder, flyghangar, båthangar, arena, badhall, idrottslokal, gymnastiksal, ridhus, galleria, mässa, studio, tryckeri, garage, återvinningsstation, avloppsreningsanläggning, lada, stall, fryshus, fryslager, frysrum, butik, varuhus, skola, läroverk, aula, samlingslokal, hörsal eller annan lokal med högt i tak, om man är pris-, energi-, miljö- och/eller hälsomedveten. Om man arbetar under LED belysning som utformats för att simulera dagsljus, så kallad "biologiskt optimerad" belysning, ökar koncentrationsförmågan och prestationen, man mår helt enkelt bättre. Man kommer även att spara pengar på underhållskostnaderna, då armaturen har en lång livslängd och genom sin konstruktion, lysdioder har en låg spänning, vilket ger ett minimalt elektromagnetisk fält, vilket absorberar lite föroreningar. Genom att smuts, damm och andra föroreningar inte fastnar lika mycket på armaturen som det gör på traditionella armaturer, får man ett ljus som inte minskar på grund av denna förorening, vilket minskar rengöringskostnaderna.
Lumen
En högtrycksnatriumljuskälla med 110 fotopiskt lumen/W, ger i verkligheten endast ca 70 scotopic lumen/W, en LED armatur med 110 fotopiskt lumen/W ger ca 180 scotopic lumen/W. En LED armatur uppfattas alltså som mer än 2,5 gånger starkare än högtrycksnatrium med samma lumen. Lumen (lm) är SI-enheten för ljusflöde och har enhetssymbolen lm, från lumen kan man härleda enheten lux (lm/m²).
Tillverkning
Utvecklingen och produktionen av armaturen sker i vårt innovativa forsknings- och utvecklingscenter. Vi har sedan slutet på 1990-talet arbetat med och utvecklat LED belysningstekniken och armaturen lanserades i början på 2012 och har sedan dess utvecklats konstant och resultatet är den nuvarande energieffektiva och hållbara armaturen. Armaturen är utformad för att ge en kvalitetsljus i hela 50 000 timmar. Armaturen har en unikt utvecklad patenterad drivrutin och speciellt utformad robust resistent aluminium- och polykarbonatplastprofilkonstruktion (som är tålig mot yttre påverkan, som vandalism, samt krävande installationsmiljöer), som löser problemet med värmeavledningen från lysdioderna, vilket maximerar livslängden. Utvecklingen inom LED teknologi sker idag i en snabb takt, varav alla armaturer tillverkas vid order, vilket innebär att alla tekniska data skall ses som ett minimum. I armaturens färgspektrum finns det inget ultraviolett- eller infrarött ljus, armaturen är en konventionell "grön" ljuskälla. Vi kontrollerar alla elanslutningar med hög noggrannhet på samtliga armaturer, för att undvika falska svetsningar och säkerställa att stabiliteten överensstämmer med våra högt ställda krav. Efter monteringen kontrolleras alla armaturer automatiskt, inbegripet test av hög- och lågspänning, slå på och av armaturen för att ytterligare konstatera/försäkra kvaliteten på armaturen.
Distributionsfotometer
Distributionsfotometer är ett mycket automatiserat testsystem för optisk distribution, vilket kan uppnå CIE C-γ- och B-β mätprogram samtidigt, vi testar alla våra armaturer för deras fotometriska egenskaper.
IP klassificeringstest
Vi utför ordentliga IP klassificeringstester, då vi vet att vår v kommer att exponeras i tuffa miljöer, så vi försäkrar oss om att produkten är vattentät, alla våra IP klassificeringstester görs i vårt laboratorium och naturligtvis skickar vi även våra produkter till tredjepartslaboratorium för att garantera trovärdiga rapporter. IP klassificeringstester görs för att ange både graden av skydd mot åtkomst av strömförande delar och hur vatten- och dammtät produkten är.
Vibrationstest
Efter att armaturen är installerad, kommer omgivningen att producera vibrationen som överförs till armaturen. Vi säkerställer därmed genom vibrationstest att alla komponenter i armaturen klarar detta utan att några problem uppstår.
Modernt utseende
Även gamla lokaler kommer att få en uppdaterad modern känsla genom installation av LED armaturen.
Robust konstruktion
Robust lampa/armatur som varar i årtionden, den förväntade livslängden är hela 50 000 timmar. Armaturen är också speciellt utformad för värmeavledning av lysdioderna för att maximera livslängden på lysdioderna.
Livslängd
Lampan/armaturen är utformad för att ge ett kvalitetsljus i ca 50 000 timmar. Livslängden är en jämförelse som är belysningsindustrins sätt att mäta livslängden i form av medellivslängd, tyvärr beräknar man olika mellan LED, där man utgår från 70% (L70) av det ursprungliga ljusflödet och lysrör, halogen-, lågenergi- och glödlampor, där man utgår från 50% (L50) av det ursprungliga ljusflödet. Ibland används begreppet den ekonomiska livslängden för lysrör, halogen-, lågenergi- och glödlampor, vilket är den tidpunkt efter vilken normalt 70% (L70) av den totala ljusmängden återstår. En normal livslängd är beroende på flera olika faktorer, utformningen, dess termiska resistans m.m.
Verkningsgrad
Lampan/armaturen erbjuder den nyaste LED belysningstekniken och kommer att generera mer ljus än konventionella lampor, samt genererar besparingar på 80%. Lysdioderna har en verkningsgrad på 82 lm/W, vilket ger mycket ljus per watt. Verkningsgrad / Ljusutbyte (lm/W) är en dimensionslös storhet som betecknar hur effektivt ett system omvandlar energi till nyttigt arbete i någon form. Verkningsgrad kan även beräknas i % hur effektivt en belysningskälla omvandlar energi till synligt ljus.
Färgtemperatur
LED lampan finns i olika färgtemperaturer, 4500~5500K (Ren Vit), Option 2500-3500K (Varm Vit) / 3500-4500K (Neutral Vit), Färgtemperaturen talar om vilken ljusfärg ljuskällan har, låg färgtemperatur ger varmt ljus och en högre färgtemperatur ger ett kallare ljus, färgtemperaturen anges i kelvin (K). Med en LED lampa slipper man det gyllengula ljuset som man får från en högtrycksnatriumljuskälla som har en färgtemperatur på 1900-2800K.
Polykarbonat (PC) lins
Armaturen lins är gjord av Polykarbonat (PC) som är en transparent termoplast med exceptionell hållbarhet, med utmärkta optiska egenskaper för konstruktioner där god genomsikt krävs. Polykarbonat har en mycket god beständighet utomhus, bra hårdhet, mycket hög transparens, hög styvhet, reptålig, slagtålig, vattenavvisande, god åldringsbeständighet, låg vikt, mycket bra UV-beständighet och påverkas ej av alkaliska lösningar, utspädda syror eller oljor, samt är brandsäker eftersom den självslocknar. Polykarbonat kallas ofta "okrossbar plast" under namnet hammerglass, makrolon eller lexan och används till applikationer som ska vara stöt-, spark- och slagtåliga, den används också bland annat till visir, säkerhetsglas, inbrottsskydd, maskinskydd, flygplansfönster, CD-skivor och andra produkter som behöver vara hållbara och transparenta. Polykarbonat är lätt att förväxla med plexiglas, men man kan skilja dem åt genom att bända materialet. Plexiglaset kommer då brytas av medan polykarbonatet böjs. Polykarbonat behåller sina goda egenskaper över ett mycket brett temperaturintervall och blir inte sprött vid låga temperaturer. Polykarbonat (PC) har en densitet på 1,18 g/cm3 och är ett material som går utmärkt att återvinna. Armaturen uppfyller Europaparlamentets och rådets förordning (EG) nr 1935/2004. Lysdiodmodulen är utbytbar.
Aluminiumhus
Materialet i armaturen gör att effektiviten kan öka och den totala energiförbrukningen reduceras och minskad energiförbrukning medför mindre utsläpp, vilket ger en förbättrad miljö. Aluminium är mycket korrosionsbeständigt (oxidskiktet som bildas på ytan bidrar till att skydda mot korrosion) och värmeledningsförmågan är mycket god, vilket ger en god värmeväxling. Aluminium lämpar sig särskilt för återvinning och kan återvinnas ett oändligt antal gånger. Densiteten på aluminium är 2,7 kg/dm3, dvs 1/3 av stålets.
Aluminiumkylfläns
Vi använder avancerad teknik som kallas ”Heat Super Conductive Technology”, för att förbättra värmeavledningen på produkterna. Vårt sätt att använda fasförändrings teknologi för att avleda värme gör produkterna ledande. Materialet i armaturens kylfläns gör att effektiviten kan öka mer än med den tidigare kopparkylflänsen och den totala energiförbrukningen reduceras och minskad energiförbrukning medför mindre utsläpp, vilket ger en förbättrad miljö. Aluminium är mycket korrosionsbeständigt (oxidskiktet som bildas på ytan bidrar till att skydda mot korrosion) och värmeledningsförmågan är mycket god, vilket ger en god värmeväxling. Aluminium lämpar sig särskilt för återvinning och kan återvinnas ett oändligt antal gånger. Densiteten på aluminium är 2,7 kg/dm3, dvs 1/3 av stålets. Produkterna har egenskaper som:
- • Integration av superb värme- och värmeavledning, minskar resistansvärme beteendet på kylflänsen till NOLL.
- • Låg värmeresistans beteende temperaturskillnad, vilket motsvarar värmeledande förmåga som är 20 gånger bättre än koppar.
- • Kan arbeta under högt värmeflöde, eliminerar värme i systemet.
- • Effektiv värmeavledning och jämn yttemperatur.
- • Mer än 30 % i minskad volym och vikt än normala kylflänsar.
- • Jämfört med normala extruderings kylflänsar, som har samma storlek, kan vi få ut högre effekt.
- • Jämfört med normala extruderings kylflänsar, har vår mycket mindre volym och lägre vikt.
- • Våra fasändrande kylflänsar kan arbeta effektivt under låg temperatur lägre än -20°C och kommer inte att frysa under låg temperatur.
- • Mindre termisk kontaktresistans, vilker ger mindre temperaturskillnad.
- • Allt är aluminium, vilket är kostnadseffektivt.
- • Inget kontakt mellan olika material, vilket ger hög tillförlitlighet.
Aktiv PFC (Power Factor Correction)
Effektfaktorkorrigering utförd med aktiva komponenter, d.v.s. med integrerade kretsar som styr utseendet på strömkurvan med hjälp av olika inbyggda algoritmer. Syftet med PFC är att förbättra förhållandet mellan skenbar effekt och aktiv effekt. I elnät ingår alltid en viss resistans och induktans som tillsammans ger en impedans. Om elnätet vore idealt utan impedans skulle variationen i strömmen inte spela någon roll för spänningen. Eftersom ström och spänning följs åt enligt ett beroende på denna impedans kommer spänningen att variera i takt med att strömmen varierar. Impedansen har ett frekvensberoende och är alltså inte lika för alla frekvenser. Den kan vara högre för vissa frekvenser och lägre för andra frekvenser. Om impedansen är hög för just det producerade frekvensspektra kommer spänningen att påverkas relativt mycket p.g.a. strömvariationerna. Denna fluktuation i spänningen fortplantar sig genom ledningarna och sträcker sig olika långt beroende på elnätets uppbyggnad. Fördelen med aktiv PFC är att få strömmen som dras från nätet att få en sinusliknande form. Icke sinusformad ström förorsakar högre förluster än en sinusformad ström för samma överförda energi. Med en aktiv PFC minskar man strömförbrukningen jämfört med en passiv PFC.
Effektfaktorn är endast 0,4 ~ 0,6 i icke PFC transformatorer. I en transformatorer med aktiv PFC kan effektfaktorn nå över 0,95. Beräkningsformler är enligt följande: skenbar effekt = inspänning x inström (VA), aktiv effekt = inspänning x inström x effektfaktor.
100 ~ 277VAC
Inspänningen anges i transformatorspecifikationen 90 ~ 295/305 VAC, medan etiketten på nätaggregatet är 100 ~ 277VAC. Under säkerhetsverifieringsprocessen använder vi en strängare standard, 0% (IEC60950 använder +6%, -10%) av inspänningsområdet märkt på nätaggregatet för att utföra testet. Det bredare inspänningsområdet som anges på transformatorspecifikationen fungerar, men det smalare inspänningsområdet märkt på nätaggregatet är för att uppfylla testsäkerhetsnivåregleringen och se till att användaren sätter inspänningen korrekt.
Egenskaper
• Enkelt att byta
• Mycket energisnål
• Jämn ljusfördelning, tack vare kvalitativa lysdioder av hög kvalitet
• 50 000 timmar i genomsnittlig livslängd ( L70 prestanda)
• Inget flimmer
• Tänds direkt till full styrka utan fördröjning
• Pålitlig konstruktion
• Kvalitativa CREE lysdioder
Kvalitet och tillförlitlighet
Marknaden är full av LED lampor/armaturer av dålig kvalitet och tillförlitlighet. Denna LED lampa/armaturen avger ett starkt ljus. Med kvalitativa CREE lysdioder blir det effektiva ljuset mycket större och slutresultatet är ett perfekt ljus.
Kostnadseffektiv
Låg energiförbrukning, minskar energikostnaderna avsevärt.
Miljö
Innehåller inget kvicksilver, kadmium, bly, sexvärt krom, flamskyddsmedlen polybromerade bifenyler (PBB) och polybromerade difenyletrar (PBDE) eller andra miljöpåverkande ämnen som strider mot RoHS-direktivet. Genom CE-märkningen garanterar vi att produkten uppfyller alla grundläggande hälso- och säkerhetskrav.
Lampan/armaturen har följande certifikat:
CE, RoHs, UL, EMC, TUV och IES.
RoHS
Egentligen direktiv 2002/95/EG, är ett EU-direktiv som förbjuder eller begränsar användningen av vissa tungmetaller och flamskyddsmedel i elektriska och elektroniska produkter på marknaden. RoHS började gälla inom Europeiska unionen den 1 juli 2006. RoHS begränsar användningen av följande sex ämnen: kvicksilver (Hg), kadmium (Cd), bly (Pb), sexvärt krom (Cr6+), polybromerade bifenyler (PBB) och polybromerade difenyletrar (PBDE). Armaturen innehåller inte bly, kvicksilver eller andra miljöpåverkande ämnen som strider mot RoHS-direktivet.
Denna LED lampa/armatur rekommenderar vi till tuffa miljöer, p.g.a. dess skyddande lamphölje. Tål stötar och vibrationer bättre än glödlampor, lysrör, lågenergilampor, metallhalogenlampor, kvicksilverlampor och högtrycksnatriumlampor (HID), samt är betydligt mer energieffektiv. Livslängden på lysdioderna är hela ±50 000 timmar, vilket innebär att om de används 10 timmar per dag, håller de i mer än 13 år, vilket sparar arbetet med att byta lampor och investera i nya. LED armaturen är anpassad för kommersiell användning och mycket arbete har gjorts för att armaturen skall vara högeffektiv. Att använda denna LED armatur är en investering som lönar sig. Självklart är LED armaturen CE och RoHS godkänd. LED armatur för den kvalitetsmedvetne användaren, ger mycket verkningsfull prestanda, hög energieffektivitet och lång livslängd. Den exceptionellt långa livslängden gör LED armaturen perfekt för svåråtkomliga platser där underhållskostnaderna är höga.. Ger bra belysningnivå med LEDs alla fördelar, består av kvalitativa lysdioder. Den är byggd för att hålla, med utmärkt konstruktionskvalitet.
Ridsportförbundet rekommendationer för ridhus kan nås med LED DOMO High Bay S
Vid ridning bör ljuset vara 100-150 lux och vid hoppning och tävling 250-300 lux i hästens ögonhöjd.
Riksidrottsförbundet rekommendationer för idrotts- & sporthallar kan nås med LED DOMO High Bay S
Majoriteten av landets idrottsanläggningar har belysning från 1970-talet och standarden på anläggningar motsvarade ofta heller inte dagens krav för tävlingar på elitnivå. Energikostnaderna är ofta ett växande bekymmer för kommunerna och genom att byta ut ett ålderdomligt belysningssystem mot modern och energisnål belysning kan man spara >45 procent av den totala energiförbrukningen eller >13 kWh per kvadratmeter. Modern LED belysning innebär inte bara en stor klimatbesparing, investeringarna betalar sig snabbt i form av sänkta energikostnader, vilket ger mycket pengar över till annat. Energibesparingen gör ofta att hela investeringen betalar sin inom fyra år (ROI). Vid idrottsaktiviteter bör ljuset vara 300-500 lux och vid elitspel någon högre.
|
|
|
Alla lampor har följande gemensamma tekniska data (TA=25°C)
Spänning: 100-277VAC, 47-63Hz - Arbetstemperatur: -30°C~60°C - CRI: >70 - LED Spänning: 30-47VDC - Transformator: Inbyggd
Färgtemperatur: 4500~5500K (Ren Vit), Option 2500-3500K (Varm Vit) / 3500-4500K (Neutral Vit) - THD (Total Harmonic Distortion): ≤15%
Armaturtemperatur: 65°C~70°C - Luftfuktighet: 15%~90%RH - Lagringstemperatur: -40°C~70°C - IP: 65 / 67 - Verkningsgrad: 82 lm/W
Belysningsvinkel: 120° - Material: Aluminium / PC - Lysdioder: CREE XT-E - Effektfaktor: ≥90% - Livslängd: 50 000 timmar (L70)
Skyddsfunktioner: Kortslutnings-, Överströms-, Överspännings- & Övertemperatursskydd / Inbyggd aktiv PFC (Power Factor Correction) funktion
Tillval: Tre i en dimmerfunktion (0-10VDC ljusreglering / PWM ljusreglering / Motstånd) - Certifikat: CE, RoHs, UL, EMC, TUV och IES
Garanti: 5 År - Order: ≥1
Prislista
HB-50-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
52W ±5W |
24 st |
4200 ~ 4600 lm |
150W |
3,6 kg ±0,2 kg |

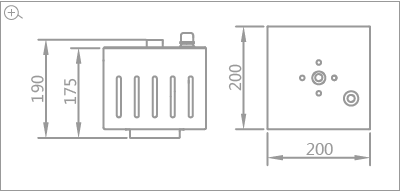

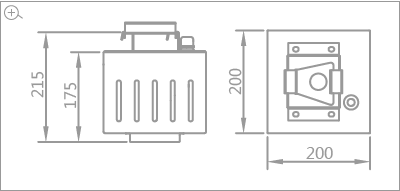

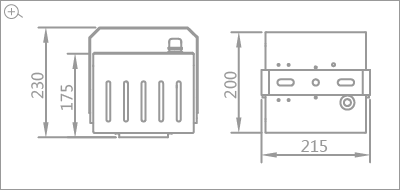

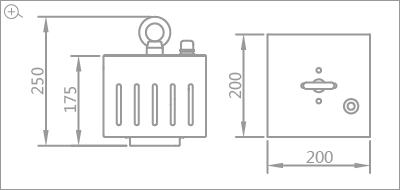

Armatur L200×B200×H175 mm Kartong L310×B280×H320 mm |
 |
|
 |
 |
 |
 |
 |
 |
 |
1/2" NPT rörmontage |
Hängande |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
HB-90-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
92W ±5W |
42 st (3×14 st) |
7500 ~ 8100 lm |
250W |
6,6 kg ±0,3 kg |

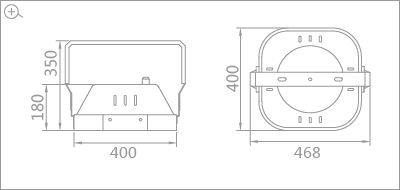

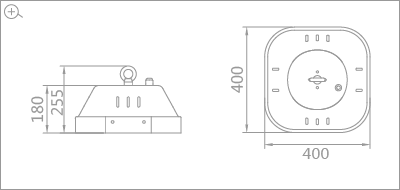

Armatur L400×B400×H180 mm |
|
|
 |
 |
 |
 |
 |
 |
 |
1/2" NPT rörmontage |
Hängande |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
HB-120-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
120W ±5W |
56 st (4×14 st) |
9800 ~ 10600 lm |
300W |
7,4 kg ±0,3 kg |

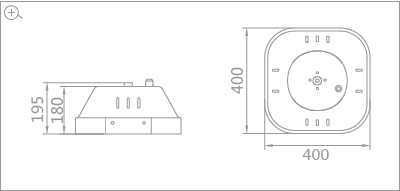

Armatur L400×B400×H180 mm |
|
|
 |
|
|
|
 |
 |
 |
1/2" NPT rörmontage |
Hängande |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
HB-150-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
154W ±5W |
72 st (3×24 st) |
12500 ~ 13600 lm |
400W |
8,5 kg ±0,3 kg |

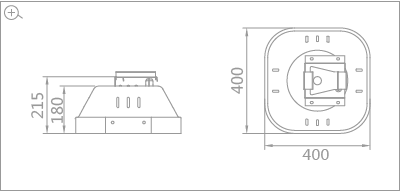

Armatur L400×B400×H180 mm |
|
|
 |
|
|
|
 |
 |
 |
1/2" NPT rörmontage |
Hängande |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
HB-200-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
205W ±5W |
96 st (4×24 st) |
16700 ~ 18100 lm |
550W |
11,0 kg ±0,4 kg |
Armatur L400×B400×H180 mm |
|
|
 |
|
|
|
 |
 |
 |
1/2" NPT rörmontage |
Hängande |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
HB-300-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
307W ±5W |
144 st (6×24 st) |
25000 ~ 27000 lm |
800W |
16,8 kg ±0,4 kg |

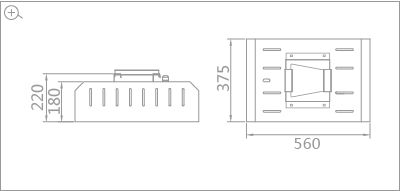

Armatur L560×B375×H180 mm |
|
|
 |
 |
|
|
 |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
HB-450-S
Effekt |
LED antal |
Luminans |
Ersätter HID |
Vikt |
Storlek |
Övrigt |
E-post |
Telefon |
460W ±5W |
216 st (9×24 st) |
37700 ~ 40500 lm |
1500W |
21,7 kg ±0,5 kg |

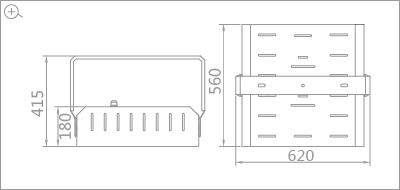

Armatur L560×B560×H180 mm |
|
|
 |
 |
|
|
 |
 |
 |
Universal upphängning |
Ytmontering |
 |
 |
LUX |
Ljuskurva |
|
|
|
|
65/67 |
<450W |
<1 |
/120° |
-30°C +60°C |
±50 000 Timmar |
≥40500 lm |
|
|
|
100-277VAC |
|
|
|
Med reservation för tekniska ändringar och felskrivningar
