Högkvalitativ trafiksignal med den bästa kvalitén i branschen Nu ännu bättre 2022!

Ø300 mm LED Trafiksignalpaket PRO specialanpassade för Sverige Kompletta trafiksignalmodulhus inkl. LED Trafiksignallampor  Nettoprislista

En av våra mest sålda trafiksignalpaket till tågbanor, tunnelbanor, korsningar och anläggningar där stora starka trafiksignaler behövs

LED Trafiksignalpaket Kompletta trafiksignalmodulhus inkl. LED Trafiksignallampor
Ø52 mm  Nettoprislista	Ø100 mm  Nettoprislista	Ø200 mm  Nettoprislista	Ø300 mm  Nettoprislista	Ø400 mm  Nettoprislista	Ø500 mm  Nettoprislista

LED Trafiksignallampor Kompatibla med standardkonfigurerade trafiksignalhus
Ø100 mm  Nettoprislista	Ø200 mm  Nettoprislista	Ø300 mm  Nettoprislista	Ø400 mm  Nettoprislista

LED Trafikvarningssignalpaket inkl. solceller med blinkande lysdioder  Nettoprislista

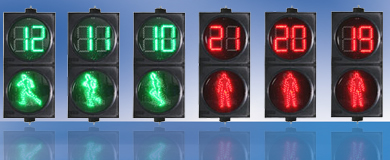

LED Nedräkningstimer      Nettoprislista

LED Varningsljus      Nettoprislista

LED Trafiksignalkontroll      Nettoprislista

Trafikskylt      Nettoprislista

•  Grossistpriser / Nettopriser!    •  Energi och CO2 besparingar: 80-90%!   •  Livslängd: 80 000 timmar (L70)   •  Energiklass: A++ (Effektivast)   •  Robust konstruktion   •  Optimal belysningsvinkel, Höger/Vänster 30°/60°, Ner/Upp 10°/20°   •  Låg servicekostnad   •  Intelligent automatisk ljustering av ljusintensitet (tillval)   •  IP55 (Standard) / IP65 (Hög Effekt)   •  IK07   •  CE, ITE, RoHS, TUV, UL, GB/14887-2003, Svensk standard SS-EN 12368:2006 / SS-EN 12368:2015

Företag, kommuner och myndigheter som har valt LED Trafiksignaler PRO

Grossistpriser / Nettopriser
Vi tillverkar vår LED trafiksignalpaket PRO vid vår egna fabrik, innebär lägre kostnader och vi slipper fördyrande mellanhänder (varje extra försäljningsled ger extra kostnader för Er) och transporter, vilket gör att vi kan sälja LED trafiksignalpaket PRO till Sveriges bästa priser. Då vi tillverkar vår LED trafiksignalpaket PRO vid order, kan vi garantera den senaste LED teknologin, utvecklingen inom LED teknologin sker idag i en rask takt, med en ständig teknikförbättring, som vi applicerar till vår LED trafiksignalpaket PRO. Våra tekniska produktspecifikationer skall därmed ses som ett minimum, då vi ständigt utvecklar och förbättrar våra LED trafiksignalpaket PRO. Vårt mål är tillhandahålla Sveriges bästa priser på professionella trafiksignalpaket, med utmärkt/premium kvalité, robust design, energieffektivt utförande, lång livslängd med bibehållen ljusstyrka.

Förord
LED tekniken används allt oftare i alla möjliga applikationer på grund av dess längre livslängd och energibesparande egenskaper. Jämfört med en vanlig trafiksignallampa kommer en LED trafiksignalpaket PRO att fungera i upp till 80 000 timmar och avsevärt minska ljusföroreningar. En installation där man använder LED trafiksignalpaket PRO kommer att vara bättre rustad för att klara extremt varma och kalla temperaturer än vad en traditionell trafiksignallampa skulle vara, vilket gör LED trafiksignal PRO lämplig för krävande utomhusbrukapplikationer. Dessutom har LED trafiksignal PRO ett bättre ljus, vilket resulterar i ett direkt skarpt och perfekt ljus, installera LED trafiksignal PRO och upplev en ljus framtid.

Tillverkning
Utvecklingen och produktionen av LED trafiksignal PRO sker i vårt innovativa forsknings- och utvecklingscenter. Vi har sedan slutet på 1990-talet arbetat med och utvecklat LED trafiksignaltekniken och LED trafiksignal PRO lanserades i början på 2000-talet och har sedan dess utvecklats konstant och resultatet är den nuvarande energieffektiva och hållbara LED trafiksignal PRO. LED Trafiksignal PRO är utformad för att ge en kvalitetsljus i hela 80 000 timmar. LED Trafiksignal PRO har en unikt utvecklad patenterad drivrutin och speciellt utformad robust resistent polykarbonatplastprofilkonstruktion (som är tålig mot yttre påverkan, som vandalism, samt krävande installationsmiljöer), som löser problemet med värmeavledningen från lysdioderna, vilket maximerar livslängden. Utvecklingen inom LED teknologi sker idag i en snabb takt, varav alla våra LED trafiksignaler PRO tillverkas vid order, vilket innebär att alla tekniska data skall ses som ett minimum. Vi kontrollerar alla elanslutningar med hög noggrannhet på samtliga våra LED Trafiksignal PRO, för att undvika falska svetsningar och säkerställa att stabiliteten överensstämmer med våra högt ställda krav. Efter monteringen kontrolleras alla våra LED Trafiksignal PRO automatiskt, inbegripet test av hög- och lågspänning, slå på och av Trafiksignal PRO för att ytterligare konstatera/försäkra kvaliteten på våra LED Trafiksignal PRO.

Distributionsfotometer
Distributionsfotometer är ett mycket automatiserat testsystem för optisk distribution, vilket kan uppnå CIE C-γ- och B-β mätprogram samtidigt, vi testar alla våra armaturer för deras fotometriska egenskaperna.

IP klassificeringstest
Vi utför ordentliga IP klassificeringstester, då vi vet att vår LED Trafiksignal PRO kommer att exponeras i tuffa miljöer, så vi försäkrar oss om att produkten är vattentät, alla våra IP klassificeringstester görs i vårt laboratorium och naturligtvis skickar vi även våra produkter till tredjepartslaboratorium för att garantera trovärdiga rapporter. IP klassificeringstester görs för att ange både graden av skydd mot åtkomst av strömförande delar och hur vatten- och dammtät produkten är.

Vibrationstest
Efter att vår LED Trafiksignal PRO är installerad, kommer trafiken att producera vibrationen som överförs till lampstolpen, som sedan överförs till armaturen. Vi säkerställer därmed genom vibrationstest att alla komponenter i armaturen klarar detta utan att några problem uppstår.

Modernt utseende och ökad säkerhet
Även gamla trafikanläggningar kommer att få en uppdaterad modern känsla genom installation av LED armaturer. Eftersom LED armaturerna ger en ljusare miljö, leder detta även till en ökning av säkerhetsmedvetenheten. Videosäkerhetskamerasystem identifierar mycket mer på grund av den ljusare ljusfärgen. Det finns ingen inblandning av belysningsfrekvensstörningar, vilket innebär att kamerabilderna blir trevligare att titta på, på grund av den ökade kvaliteten på bilderna.

Robust konstruktion och LED ljus i 1
Robust polykarbonatplastarmatur som varar i årtionden och den smarta designen gör den enkel att montera och ersätta. Den förväntade livslängden är hela 80 000 timmar (L70). Den robusta polykarbonatplastarmatur är vandalism- och stöldsäker. Armaturen är också speciellt utformad för värmeavledning av lysdioderna för att maximera livslängden på lysdioderna.

Livslängd
Armaturens lysdioder är utformade för att ge ett kvalitets ljus i ca 18 år (50% av tiden, dygnet runt), själva armaturen kommer att hålla under årtionden och kan öppnas i fronten genom att man avlägsnar skruvarna från ornamentet. LED dioderna och elektroniken kan lätt tas ut och nya LED dioder och elektronik kan lätt installeras i den stabila armaturen och håller sen ytterligare 18 år. Genom att upprepa denna process vart 18 år har du en kraftfull LED belysning som alltid innehåller den senaste tekniken. Strömindikatorn har en unik utvecklade patenterade drivrutin.

≤950 cd
Armaturen erbjuder den nyaste LED belysningstekniken och kommer att generera mer ljus än konventionella tarfiksignaler, samt generera besparingar på 80-90%, Lysdioderna genererar ≤950 cd, ITE standard för trafiksignalersystem är 400 cd.

30/60 graders vinkel
LED Trafiksignal PRO har en särskild utvecklad lins som gör att ljuset sprids till höger/vänster i en 30/60 graders vinkel och ner/upp i en 10/20 graders vinkel, vilket ger optimal ljusfördelningen.

Polykarbonat (PC)
LED Trafiksignal PRO är gjord av Polykarbonat (PC) som är en transparent termoplast med exceptionell hållbarhet, med utmärkta optiska egenskaper för konstruktioner där god genomsikt krävs. Polykarbonat har en mycket god beständighet utomhus, bra hårdhet, mycket hög transparens, hög styvhet, reptålig, slagtålig, vattenavvisande, god åldringsbeständighet, låg vikt, mycket bra UV-beständighet och påverkas ej av alkaliska lösningar, utspädda syror eller oljor, samt är brandsäker eftersom den självslocknar. Polykarbonat kallas ofta "okrossbar plast" under namnet hammerglass, makrolon eller lexan och används till applikationer som ska vara stöt-, spark- och slagtåliga, den används också bland annat till visir, säkerhetsglas, inbrottsskydd, maskinskydd, flygplansfönster, CD-skivor och andra produkter som behöver vara hållbara och transparenta. Polykarbonat är lätt att förväxla med plexiglas, men man kan skilja dem åt genom att bända materialet. Plexiglaset kommer då brytas av medan polykarbonatet böjs. Polykarbonat behåller sina goda egenskaper över ett mycket brett temperaturintervall och blir inte sprött vid låga temperaturer. Polykarbonat (PC) har en densitet på 1,18 g/cm3 och är ett material som går utmärkt att återvinna. Trafiksignal LED PRO uppfyller Europaparlamentets och rådets förordning (EG) nr 1935/2004.

Ljusstyrksreglering
I tider med gemensamt ansvar för miljön och hushållande med energiresurser är belysningstyrksstyrning ett viktigt område. Med intelligenta styrlösningar får belysningsinstallationen en stor potential till energibesparing samt ökad komfort. För att säkerställa att belysningen inte lyser för starkt ”i onödan” går det att få LED Trafiksignal PRO med intelligent automatisk ljustering av ljusintensiteten. LED Trafiksignal PRO har det stora fördelen jämfört med vanliga trafiksignaler då dessa inte påverkas negativt av att släckas och tändas.

GB/14887-2003 Trafiksignallampor
Denna standard specificerar termer / definitioner, klassificeringar, modellsammanställningsregler, krav, provningsmetoder, inspektionsregler, paketeringsregler, transportregler och lagringsregler av trafiksignallampor. Denna standard är tillämplig på de trafiksignallampor som används på väg och innebär följande:
GB/T2423,1 miljöprovning för elektriska och elektroniska produkter. Provningsmetoder, kall (IEC 60068-2-1).
GB/T2423,2 miljöprovning för elektriska och elektroniska produkter. Provningsmetoder, torr värme (IEC 60068-2-2).
GB/T2423,3 miljöprovning för elektriska och elektroniska produkter. Provningsmetoder, fuktig värme i stationärt tillstånd (IEC 60068-2-78).
GB/T2423,10 miljöprovning för elektriska och elektroniska produkter. Provningsmetoder, vibration (sinusformad) (IEC 60068-2-6).
GB/T2423,17 miljöprovning för elektriska och elektroniska produkter. Provningsmetoder, salt vattendimma (IEC 60068-2-11).
S4208 grader av skydd för kapsling (IP-kod) (IEC 60529).
GB/T8417 färger på ljussignalsken (CIE DS 004.4).
GB/T10111-2008 generering av slumptal och förfaranden som tillämpas för provtagningsinspektion för produktkvalitet.
S14886-2006 specifikation för inställning och installation av trafiksignallampor.

Svensk standard SS-EN 12368:2006
Samtliga LED Trafiksignaler PRO är i enlighet med och uppfyller kraven enligt Svensk standard SS-EN 12368:2006. Denna Svenska standard gäller endast för röda, gula och gröna ljussignaler för vägtrafik med 200 mm och 300 mm ljusöppning. Den anger krav för visuella, konstruktions- och miljörelaterade egenskaper samt provning av signallyktor för fotgängare och vägtrafikanter. Flyttbara ljussignaler omfattas inte av denna Svenska standard.

Egenskaper
• Enkelt att byta - inga nya kablar
• Mycket energisnål
• Jämn ljusfördelning, tack vare högkvalitativa lysdioder av hög kvalitet
• 80 000 timmar i genomsnittlig livslängd ( L70 prestanda)
• Inget flimmer
• Tänds direkt till full styrka utan fördröjning
• Intelligent automatisk ljustering av ljusintensiteten (tillval)
• Optimal belysningsvinkel, Höger/Vänster 30°/60° Ner/Upp 10°/20°
• Pålitlig konstruktion
• Högkvalitativa lysdioder är betydligt ljusare än vanlig lysdiodslampa

Kvalitet och tillförlitlighet
Marknaden är full av LED lampor av dålig kvalitet och tillförlitlighet. Denna LED armatur avger ett starkt ljus. Med högkvalitativa lysdioder blir det effektiva ljuset mycket större och slutresultatet är ett perfekt ljus.

Kostnadseffektiv
Låg energiförbrukning, minskar energikostnaderna avsevärt.

Energieffektivitetsklassificering
Armaturen är A++ (Effektivast), energieffektivitetsklassificering går från E till A++. Metoden för att räkna ut energieffektivitetsklassen finns beskriven i energimärkningsförordningen 874/2012, bilaga VI-VII.

Miljö
Innehåller inget kvicksilver, kadmium, bly, sexvärt krom, flamskyddsmedlen polybromerade bifenyler (PBB) och polybromerade difenyletrar (PBDE) eller andra miljöpåverkande ämnen som strider mot RoHS-direktivet. Genom CE-märkningen garanterar vi att produkten uppfyller alla grundläggande hälso- och säkerhetskrav.

Energibesparing
Med priserna på fossila bränslen på uppgång gör att man är tvungen att söka energibesparande lösningar. Med lysdiodtekniken har städer i hela världen hittat ett sätt att minska energikostnaderna genom att byta ut gamla glödlampor mot lysdioder i trafiksignaler. De potentiella energibesparingna har lett till att många städer redan har uppgraderat till LED trafiksignaler.

Lysdioder är mycket mer energieffektiva än glödlampor av flera skäl. Lysdioder ger jämn ljusspridning och ljusflödet sprids jämnt över linsen som gör dem ljusare än glödlampor. Lysdioder är mycket energieffektiva och producerar upp till 90 procent ljusflöde och evger väldigt lite värme medan glödlampor använder upp till 90 procent av sin energi för att generera värme. Glödlampor producerar även endast vitt ljus, som måste filtreras för trafiksignalanvändning, vilket leder till en ytterligare förlust i energi. Lysdioder, å andra sidan, ger färgat ljus som inte behöver filtreras bort, all energi är koncentrerad och inget "slösas" på oönskade färger.

De enskilda dioderna är grupperade tillsammans för att bilda en trafiksignal, beroende på LED trafiksignalens storlek kan den bestå av flera hundra "lampor" som är installerade i en skyddande modul. LED trafiksignalen ger ett enhetligt utseende som liknar en "vanlig" trafiksignal.

Säkerhet och tillförlitlighet
Inte nog med att lysdioder ger energibesparingar, de fungerar även längre utan att behöva bytas. En LED trafiksignal kommer att fungera mer än arton år, jämfört med en glödlampa som behöver bytas en gång per år. Detta minskar kraftigt städernas underhållsplaner samt minskar kostnaderna för att ersätta glödlampor. Detta ökar säkerheten för trafiksignaler och minskar antalet olyckor, på grund av att trafiksignaler är ur drift. Tillförlitligheten som LED trafiksignaler har, beror på dess utformning som implementerar halvledarteknik. Detta innebär att halvledarmaterial används för att avge ljus och det finns inga bräckliga glödtrådar, som kan gå sönder, såsom i glödlampor. LED trafiksignaler består av många lysdioder, så om någon av lysdioderna går sönder inom enheten, fungera enheten fortfarande. Lysdioden har inte bara en längre livslängd, den fokuserar även ljuset effektivare, vilket gör trafiksignalen lättare att se, vilket bidrar till att minska olyckorna, eftersom förarna kan se signalen bättre. Dessutom kommer allmänheten märka att LED trafiksignalen är tydligare, skarpare och mer distinkt än glödlampan. Detta kommer att leda till en säkrare miljö.

Denna LED armatur rekommenderar vi till tuffa miljöer, p.g.a. dess skyddande lamphölje (IP 55). Tål stötar och vibrationer bättre än glödlampor, lysrör, lågenergilampor, metallhalogenlampor, kvicksilverlampor och högtrycksnatriumlampor (HID), samt är betydligt mer energieffektiv. LED armaturen är anpassad för kommersiell användning och mycket arbete har gjorts för att armaturen skall vara högeffektiv. Att använda denna LED armatur är en investering som lönar sig. Självklart är LED armaturen CE och RoHS godkänd. LED armatur för den kvalitetsmedvetne användaren, ger mycket verkningsfull prestanda, hög energieffektivitet och lång livslängd. Alla våra armaturer är av högsta kvalitet och denna armatur har ett hölje i aluminium, vilket är ett tåligt och lätt material. Den exceptionellt långa livslängden gör LED armaturer perfekt för svåråtkomliga platser där underhållskostnaderna är höga. Ger bra belysningnivå med LEDs alla fördelar, består av högkvalitativa lysdioder. Den är byggd för att hålla, med perfekt konstruktionskvalitet (premium komponenter).

Ledande producent av höghållfast stål väljer LED Trafiksignalpaket PRO
Bolaget har en råstålskapacitet om 6 miljoner ton. I Sverige är produktionen integrerad i en masugnsprocess och i USA är produktionen skrotbaserad och sker i ljusbågsugnar. Bolaget har omkring 9 000 anställda i 45 länder. 2012 uppgick bolagets försäljning till 38,9 miljarder kronor. Bolagets höghållfasta stål säljs över hela världen. De höghållfasta stålen bidrar till att slutprodukterna har en reducerad vikt jämfört med om ordinära stål används. Dessutom ökar styrkan och livslängden förlängs. De höghållfasta stålen är en ledande aktör på sina hemmamarknader i Norden och Nordamerika. I Norden är bolaget den ledande leverantören av tunnplåt och i Nordamerika den ledande leverantören av grovplåt. Bolaget är noterat på NASDAQ OMX Nordic Exchange, Stockholm.

Leadande metallföretag som driver gruvor och smältverk väljer LED Trafiksignalpaket PRO
Koncernen med cirka 4 800 medarbetare som driver gruvor och smältverk i Sverige, Finland, Norge och Irland, väljer LED Trafiksignalpaket PRO. Kärnkompetensen finns inom prospektering, gruvor, smältverk och metallåtervinning. Bolaget arbetar systematiskt med förbättringar och innovationer för att minimera användningen av naturresurser och energi samt minska klimatpåverkan och den skadliga inverkan på människor, luft, mark, vatten och landskap.





Nedanstående produktutförande är standard, önskas en annan konfiguration går även detta bra, då armaturerna tillverkas enligt önskemål.

Tekniska data (TA=25°C)

Modell	TP300x3	TP300x2	TP300x1	TP300x2F	TP300x2GF	TP300x2FXP

Spänning	12VDC / 24VDC/VAC / 11-30VDC/VAC / 85-265VAC 50/60Hz / 185-265VAC 50/60Hz
Strålning	Ingen UV eller IR strålning
Intensitet	≤950 cd
Material	Polykarbonatplast
Livslängd	±80 000 timmar, L70
Transformator	Ingår
IP	55 (Dammskyddad, skyddad mot spolande vatten från munstycke)
IK klassificering	IK07
Arbetstemperatur	-40ºC ~ + 80ºC
Luftfuktighet	≥95%
Ljusreglering	Intelligent automatisk ljustering av ljusintensiteten (tillval)
Installation	Kabel, installations manual
Diameter lampa	Ø302 mm
Visir	Ingår, en för varje lampa, inkl. skruvar
Vinkeljärn	Ingår, 2 stycken
Certifiering	CE, RoHS, ITE (Institute of Transportation Engineers), GB/14887-2003, Svensk standard SS-EN 12368:2006 / SS-EN 12368:2015
Garanti	3 år
Prislista	Nettoprislista
Order	1 st / förpackning

Ljusvinkel

Höger/Vänster 60° - Ner/Upp 20°

Höger/Vänster 30° - Ner/Upp 10°

Vikt	13 kg	7,8 kg	4 kg	7,8 kg	7,9 kg	8 kg
Storlek	1050x350x180mm	700x350x180mm	350x350x180mm	700x350x180mm	700x350x180mm	700x350x180mm

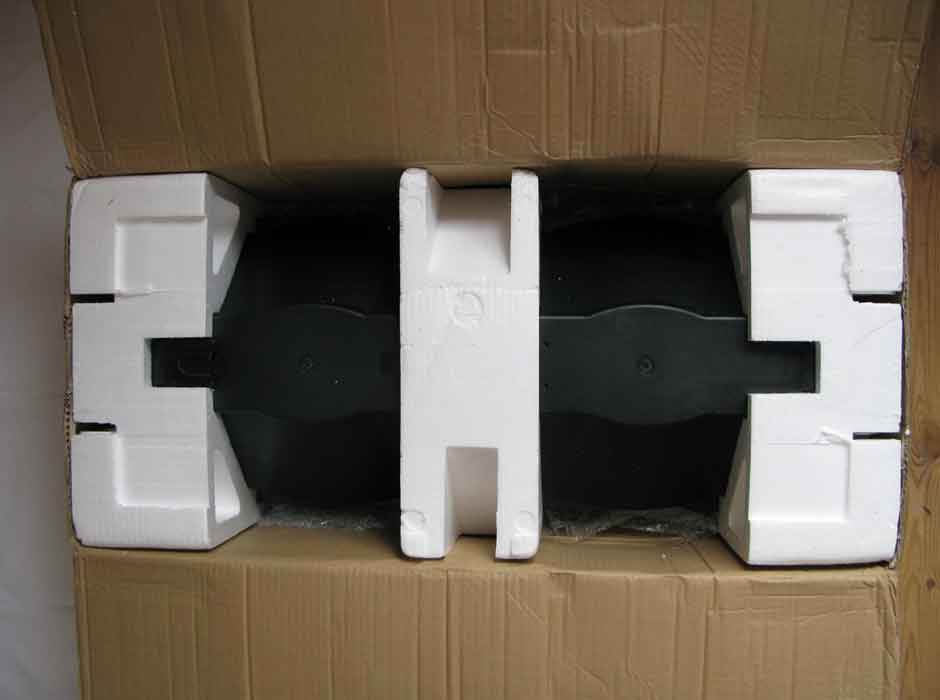

Förpackning / Vikt	1250x430x260mm 15 kg	900x430x260mm 9,5 kg	450x430x260mm 5,5 kg	900x430x260mm 9,5 kg	900x430x260mm 9,6 kg	900x430x260mm 9,5 kg
Effekt	≤3x13W	≤2x13W	≤13W	≤9 / 11W	≤8 / 10W	≤7 / 9W
Antal lysdioder	3x168	2x168	168	80 / 78	75 / 314	93 / 65
Sort	Hel färg	Hel färg	Hel färg / Pil / X	Figur	Dynamisk Figur	Pil / X
Ljusvåglängd	Röd (625±5nm)	Röd (625±5nm)	Röd (625±5nm)	Röd (625±5nm)	Röd (625±5nm)	Röd (625±5nm)
	Gul (590±5nm)	Grön (505±2nm)	Gul (590±5nm)	Grön (505±2nm)	Grön (505±2nm)	Grön (505±2nm)
	Grön (505±2nm)		Grön (505±2nm)

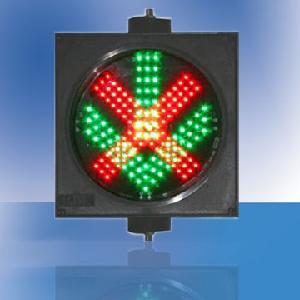

Modell	TP300x3L	TP300x3LP	TP300x5LP	TP300x1XP

Spänning	12VDC / 24VDC/VAC / 11-30VDC/VAC / 85-265VAC 50/60Hz / 185-265VAC 50/60Hz
Strålning	Ingen UV eller IR strålning
Intensitet	≤950 cd
Material	Polykarbonatplast
Livslängd	±80 000 timmar, L70
Transformator	Ingår
IP	55 (Dammskyddad, skyddad mot spolande vatten från munstycke)
IK klassificering	IK07
Arbetstemperatur	-40ºC ~ + 80ºC
Luftfuktighet	≥95%
Ljusreglering	Intelligent automatisk ljustering av ljusintensiteten (tillval)
Installation	Kabel, installations manual
Diameter lampa	Ø302 mm
Visir	Ingår, en för varje lampa, inkl. skruvar
Vinkeljärn	Ingår, 2 stycken
Certifiering	CE, RoHS, ITE (Institute of Transportation Engineers), GB/14887-2003, Svensk standard SS-EN 12368:2006 / SS-EN 12368:2015
Garanti	3 år
Prislista	Nettoprislista
Order	1 stycken per förpackning

Ljusvinkel

Höger/Vänster 60° - Ner/Upp 20°

Höger/Vänster 30° Ner/Upp 10°

Vikt	13 kg	13 kg	20 kg	4 kg
Storlek	1050x350x180mm	1050x350x180mm	1750x350x180mm	350x350x180mm
Förpackning / Vikt	1250x430x260mm / 15 kg	1250x430x260mm / 15 kg	1950x430x260mm / 23,5 kg	450x430x260mm / 5,5 kg
Effekt	≤3x13W	≤3x7W	≤2x13W / 3x7W	≤2x8W
Antal lysdioder	3x168	3x65	2x168 / 3x65	93 / 75
Sort	Hel färg	Pil	Hel färg / Pil	X / Pil
Ljusvåglängd	Röd (625±5nm)	Röd (625±5nm)	Röd (625±5nm)	Röd (625±5nm)
	Gul (590±5nm)	Gul (590±5nm)	Gul (590±5nm)	Grön (505±2nm)
	Grön (505±2nm)	Grön (505±2nm)	3 x Grön (505±2nm)



Modell	TP300x4LP	TP300x3LC

Spänning	12VDC / 24VDC/VAC / 11-30VDC/VAC / 85-265VAC 50/60Hz / 185-265VAC 50/60Hz
Strålning	Ingen UV eller IR strålning
Intensitet	≤950 cd
Material	Polykarbonatplast
Livslängd	±80 000 timmar, L70
Transformator	Ingår
IP	55 (Dammskyddad, skyddad mot spolande vatten från munstycke)
IK klassificering	IK07
Arbetstemperatur	-40ºC ~ + 80ºC
Luftfuktighet	≥95%
Ljusreglering	Intelligent automatisk ljustering av ljusintensiteten (tillval)
Installation	Kabel, installations manual
Diameter lampa	Ø302 mm
Visir	Ingår, en för varje lampa, inkl. skruvar
Vinkeljärn	Ingår, 2 stycken
Certifiering	CE, RoHS, ITE (Institute of Transportation Engineers), GB/14887-2003, Svensk standard SS-EN 12368:2006 / SS-EN 12368:2015
Garanti	3 år
Prislista	Nettoprislista
Order	1 stycken per förpackning
Ljusvinkel	Höger/Vänster 60° - Ner/Upp 20°

Vikt	16,5 kg	13,5 kg
Storlek	1400x350x180mm	1050x350x180mm
Förpackning / Vikt	1590x430x260mm / 19 kg	1250x430x260 / 15 kg
Effekt	≤2x13W / 2x7W	≤3x8W
Antal lysdioder	2x168 / 2x65	3x76
Sort	Hel färg / Pil	Cykel
Ljusvåglängd	Röd (625±5nm)	Röd (625±5nm)
	Gul (590±5nm)	Gul (590±5nm)
	2 x Grön (505±2nm)	Grön (505±2nm)



Modell	TP300x2TL	TP300x4PLZ

Spänning	12VDC / 24VDC/VAC / 11-30VDC/VAC / 85-265VAC 50/60Hz / 185-265VAC 50/60Hz
Strålning	Ingen UV eller IR strålning
Intensitet	≤950 cd
Material	Polykarbonatplast
Livslängd	±80 000 timmar, L70
Transformator	Ingår
IP	55 (Dammskyddad, skyddad mot spolande vatten från munstycke)
IK klassificering	IK07
Arbetstemperatur	-40ºC ~ + 80ºC
Luftfuktighet	≥95%
Ljusreglering	Intelligent automatisk ljustering av ljusintensiteten (tillval)
Installation	Kabel, installations manual
Diameter lampa	Ø302 mm
Visir	Ingår, en för varje lampa, inkl. skruvar
Vinkeljärn	Ingår, 2 stycken
Certifiering	CE, RoHS, ITE (Institute of Transportation Engineers), GB/14887-2003, Svensk standard SS-EN 12368:2006 / SS-EN 12368:2015
Garanti	3 år
Prislista	Nettoprislista
Order	1 stycken per förpackning

Ljusvinkel	Höger/Vänster 30° - Ner/Upp 10°	Höger/Vänster 60° - Ner/Upp 20°
Vikt	8 kg	17 kg
Storlek	700x350x180mm	1050x350x180mm / 350x350x180mm
Förpackning / Vikt	900x430x260mm / 9,7 kg	1250x430x260mm / 450x430x260mm / 20 kg
Effekt	≤2x8W	≤3x13W / 1x7W
Antal lysdioder	2x84 / 1x75 / 1x314	3x168 / 1x65
Sort	Timer / Dynamisk Figor	Hel färg / Pil
Ljusvåglängd	Röd (625±5nm)	Röd (625±5nm)
	Grön (505±2nm)	Gul (590±5nm)
		2 x Grön (505±2nm)



Installation i Kiruna som tågtrafiksignal

Installation



Test av livslängd	Automatisk sammansvetsning

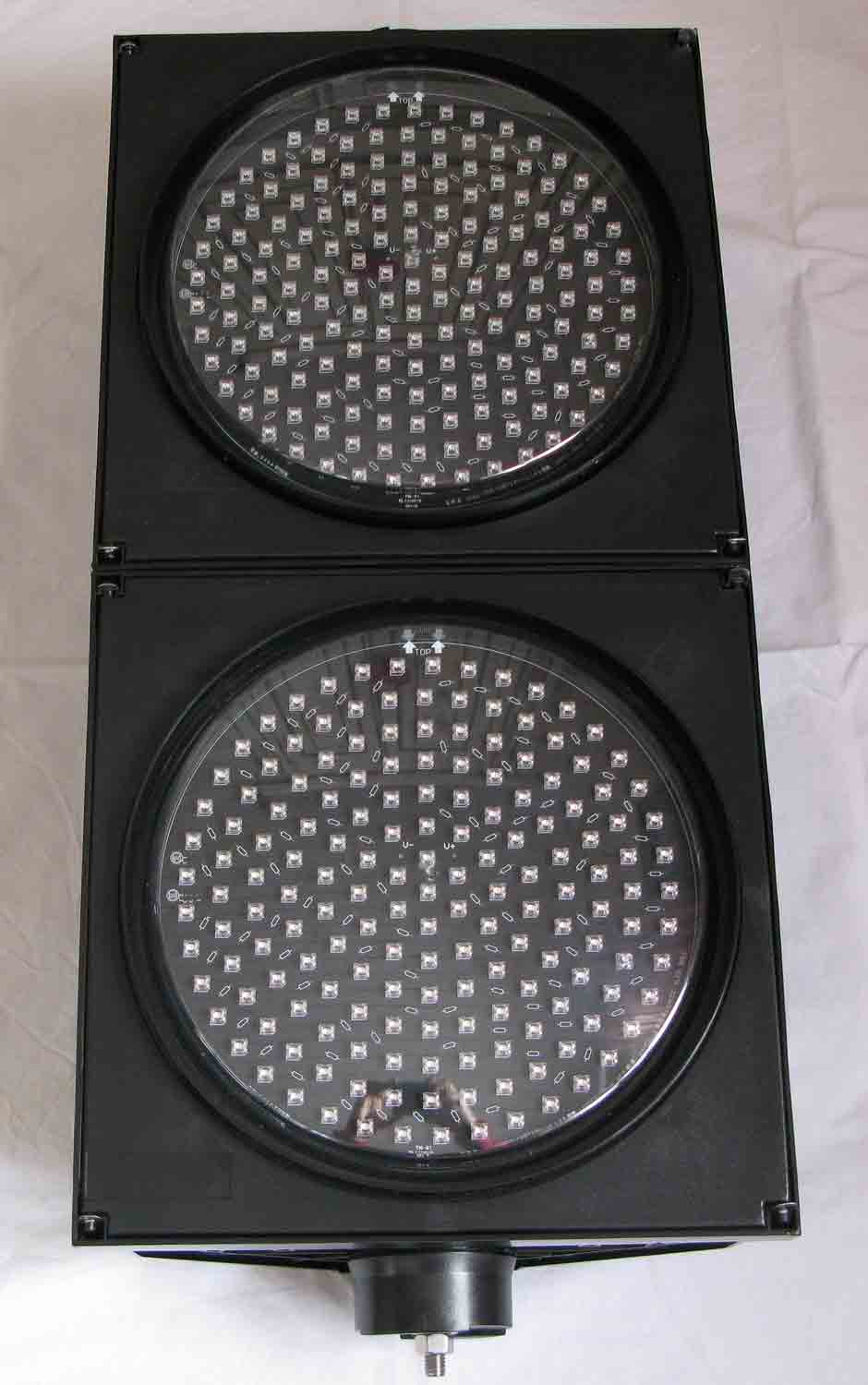

Trafiksignalmodul TP300x2, front

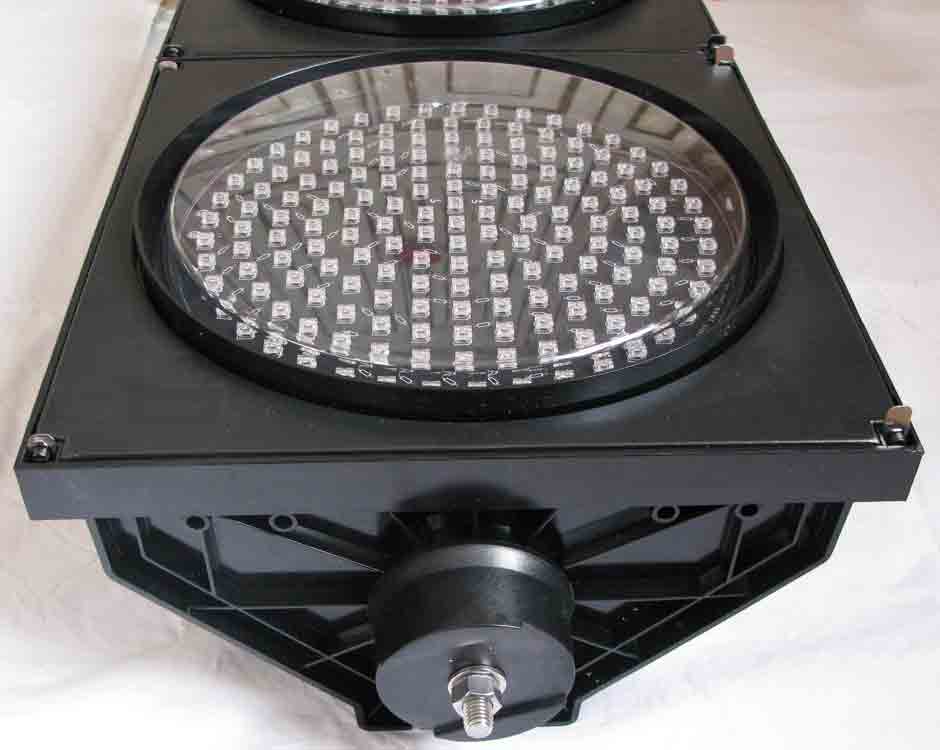

Trafiksignalmodul TP300x2, uppåt/nedåt

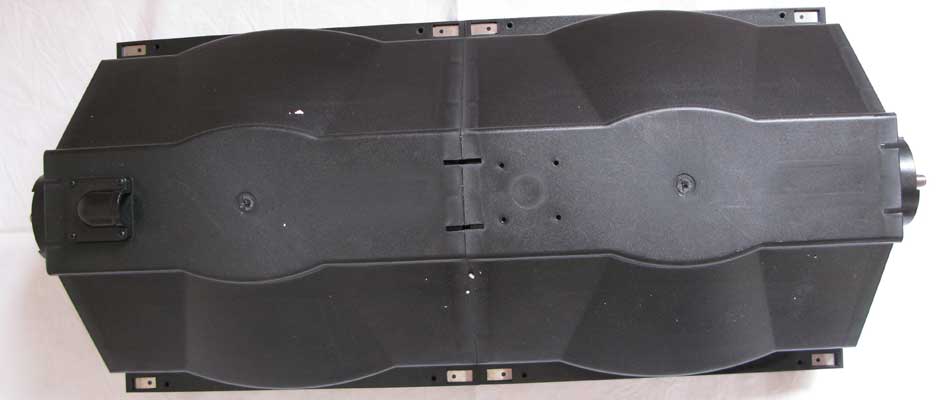

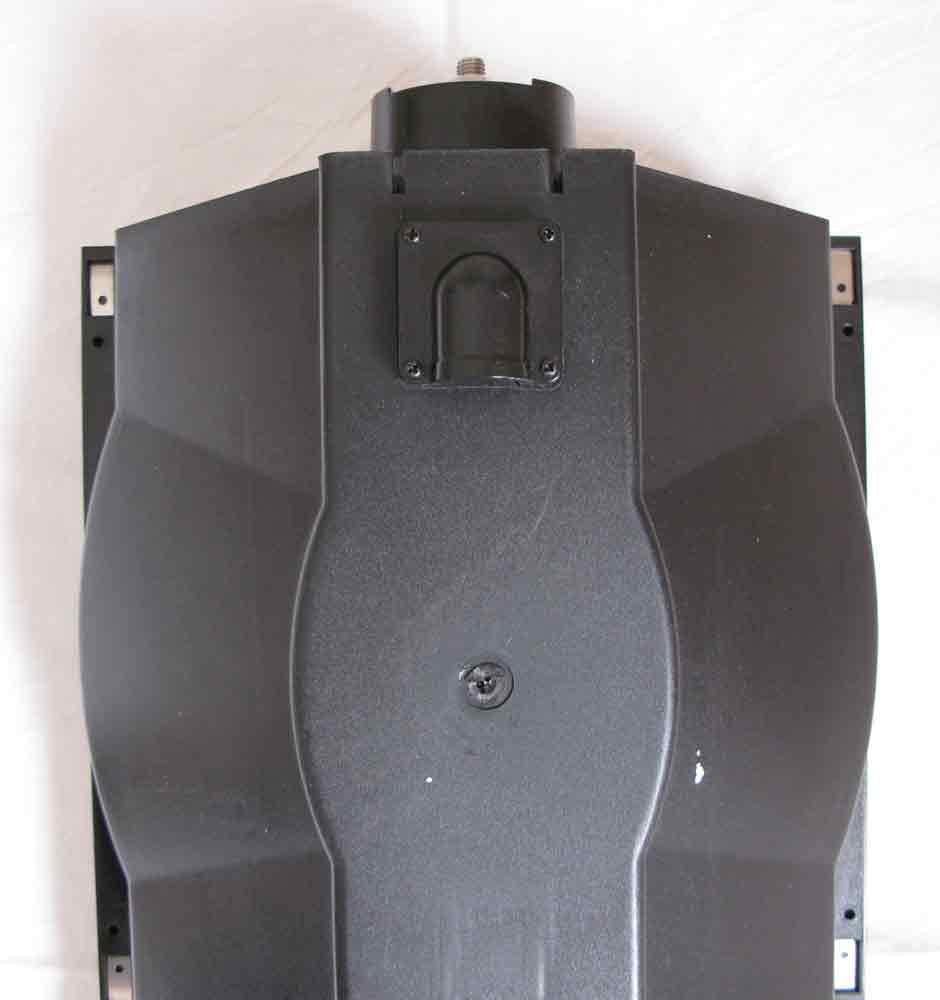

Trafiksignalmodul TP300x2, baksida

Trafiksignalmodul, skyddskåpa för elgenomföring (max Ø22 mm kabelskyddsrör eller VP-rör)

Trafiksignalmodul, skyddskåpa för elgenomföring (max Ø22 mm kabelskyddsrör eller VP-rör)

Trafiksignalmodul, vinkeljärn, ingår 2 stycken per modul, 50 mm bred, 190 mm (fästhål för modul) + 135 mm lång (2 st fästhål, 13 x 25 mm)

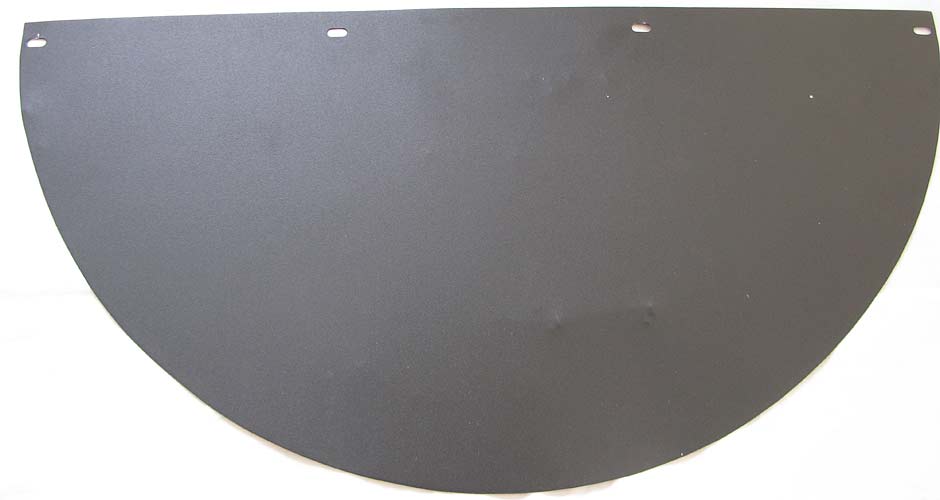

Trafiksignalmodul, visir, ingår en för varje lampa, inkl. skruvar

'
